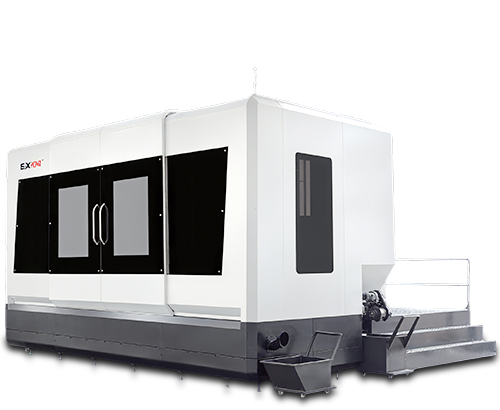

CNC軸行程

W軸鉆孔單次行程

1200 mm

1300 mm

1300 mm

1500 mm

1500 mm

X縱向行程

1200 mm

1500 mm

2000 mm

2500 mm

3000 mm

Y垂直行程

1000 mm

1200 mm

1500 mm

1500 mm

1500 mm

Z交叉行程

600 mm

800 mm

1000 mm

1000 mm

1200 mm

B工作臺旋轉

360°

360°

360°

360°

360°

A傾斜旋轉

+20°%-30°

+20°%-30°

+20°/-30°

+20°%-30°

+20°/-30°

鉆孔能力

鉆孔能力

φ4-φ35 mm

頂出能力

/

φ18~φ65mm

最大鉆孔行程

1000+300 mm

1300+300 mm

1300+400 mm

1500+500 mm

1500+800 mm

最大頂出行程

/

1000 mm

銑削能力

最大洗消切削能力

283.5  cm3/min

472.5  cm3/min

472.5cm3/min

472.5cm3/min

472.5  cm3/min

剛性弓絲

M24

M30

M30

M30

M30

螺旋螺紋加工

標準

標準

標準

標準

標準

主軸

主軸錐度

BT40

BT50

最大主軸速度

6000 rpm

6000 rpm

6000 rpm

6000 rpm

6000 rpm

功率

15 kW

18KW

18 kW

18 kW

18 kW

扭矩

143 Nm

214.5 Nm

214.5 Nm

214.5 Nm

214.5 Nm

效率

快速進給(X.Y.Z)

10 m/min

快速進給(W）

6 m/min

最大工作臺速度(B)

2 r/min

1.11 r/min

最大滑枕速度(A)

150°/min

功率

主軸電機

15 kW

18KW

18 kW

18KW

18kW

X軸伺服電機

3kW

3kW

3kW

3kW

3kW

Y軸伺服電機

3kW

3KW

3kW

3KW

3kW

W軸伺服電機

2.5 kW

2.5KW

2.5 KW

2.5KW

2.5 KW

Z軸伺服電機

3kW

3KW

3KW

3KW

3kW

A軸伺服電機

2.5KW

2.5KW

2.5 kW

2.5 kW

2.5 kW

B軸伺服電機

2.5 kW

2.5kW

3kW

3kW

3kW

總功率

43kW

45 KW

47 KW

50 kW

53kW

冷卻系統

冷卻液壓力

2-10 Mpa

2-10/1-1.7 Mpa

冷卻液流量

6-42 L/min

6-42/30-90L/min

工作臺規格

最大工作臺承載力

3 Ton

5 Ton

10 Ton

15 Ton

20 Ton

分別率

0.001°

0.001°

0.001

0.001°

0.001°

尺寸

800*800 mm

1000*1000 mm

1400*1400 mm

2000*1600 mm

2200*1800 mm

尺寸&重量

機器尺寸(L×W）

4600*6000 mm

5200*6100 mm

6200*6600 mm

7000*7300 mm

7500*7600 mm

機器高度(H)

3150-4150 mm

3300-4450 mm

3600-4750 mm

3600-4750 mm

3600-4750 mm

機器重量

18 Ton

22 Ton

32 Ton

38 Ton

45 Ton

系統

CNC系統

FANUCOi-MF
